智能油烟机简介

一. 概述

本Demo是基于Hi3516开发板，使用开源OpenHarmony开发的应用。本应用主要功能有：

1）可以搜索本地指定目录的图片和视频文件，并可进行点击播放。

2）可以通过wifi接收来自手机的美食图片以及菜谱视频，让我们对美食可以边学边做（需要手机端应用配合）。

3）可以查实时看门外监控(当有人按门铃时方便查看)以及客厅或卧室的情况(在厨房时方便实时注意孩子的动向)。

1. 应用运行效果图：

2. 设备与手机间交互示意图

如上图所示，手机可以将图片或者视频发到设备测，设备可以播放接受到的图片和视频。

二. 快速上手

1. 开发环境准备

硬件准备

1）预装windows系统的PC机

2）Hi3516DV300 IoT Camera开发板

3）USB转串口线、网线（Windows工作台通过USB转串口线、网线与Hi3516DV300 开发板连接）

其中Hi3516开发板介绍参照文档：Hi3516开发板介绍

Linux编译服务器基础环境准备

开发基础环境由windows 工作台和Linux 编译服务器组成。windows 工作台可以通过samba 服务或ssh 方式访问Linux编译服务器。其中windows 工作台用来烧录和代码编辑，Linux编译服务器用来编译OpenHarmony代码，为了简化步骤，Linux编译服务器推荐安装Ubuntu20.04。

安装和配置Python

1) 打开Linux终端。

2) 输入如下命令，查看python版本号，需要使用python3.7以上版本,否则参考系统基础环境搭建。

   python3 --version

3) 安装并升级Python包管理工具（pip3）。

   sudo apt-get install python3-setuptools python3-pip -y
   sudo pip3 install --upgrade pip

安装LLVM

下载LLVM工具。
解压LLVM安装包至~/llvm路径下。
```
tar -zxvf llvm.tar -C ~/
```
设置环境变量。
```
vim ~/.bashrc
```

将以下命令拷贝到.bashrc文件的最后一行，保存并退出。

   export PATH=~/llvm/bin:$PATH

使环境变量生效。
```
source ~/.bashrc
```

安装hb

运行如下命令安装hb。

python3 -m pip install --user ohos-build

设置环境变量。
```
vim ~/.bashrc
```

将以下命令拷贝到.bashrc文件的最后一行，保存并退出。

   export PATH=~/.local/bin:$PATH

执行如下命令更新环境变量。

   source ~/.bashrc

执行"hb -h"，有打印以下信息即表示安装成功。

usage: hb

OHOS build system

positional arguments:
 {build,set,env,clean}
   build               Build source code
   set                 OHOS build settings
   env                 Show OHOS build env
   clean               Clean output

optional arguments:
 -h, --help            show this help message and exit

Hi3516开发环境准备

将Linux shell改为bash

查看shell是否为bash，在终端运行如下命令

ls -l /bin/sh

如果显示为“/bin/sh -> bash”则为正常，否则请按以下方式修改：

sudo rm -rf /bin/sh
sudo ln -s /bin/bash /bin/sh

安装编译依赖基础软件（仅Ubuntu 20+需要）

sudo apt-get install build-essential && sudo apt-get install gcc && sudo apt-get install g++ && sudo apt-get install make && sudo apt-get install zlib* && sudo apt-get install libffi-dev

安装文件打包工具

打开Linux编译服务器终端。
运行如下命令，安装dosfstools。
```
sudo apt-get install dosfstools
```
运行如下命令，安装mtools。
```
sudo apt-get install mtools
```
运行如下命令，安装mtd-utils。
```
sudo apt-get install mtd-utils
```

安装hc-gen

打开Linux编译服务器终端。
下载hc-gen工具。点击下载地址下载。
解压hc-gen安装包到Linux服务器~/hc-gen路径下。
```
tar -xvf hc-gen-0.65-linux.tar -C ~/
```
设置环境变量。
```
vim ~/.bashrc
```

将以下命令拷贝到.bashrc文件的最后一行，保存并退出。

   export PATH=~/hc-gen:$PATH

使环境变量生效。
```
source ~/.bashrc
```

安装Java 虚拟机环境

打开Linux编译服务器终端。
安装Java运行时环境（JRE）。
```
sudo apt-get install default-jre
```
安装Java sdk开发工具包。
```
sudo apt-get install default-jdk
```

PS:

java虚拟机是应用签名打包时才会用到的，SDK中默认的3个系统应用是需要签名打包，所以需要安装java虚拟机，没有安装的话，应用签名打包时会报如下错误：

如果不涉及到应用的签名打包，可以不用安装此环境。

源码下载&&编译准备

环境搭完后，就该准备代码了。

OpenHarmony源码下载方法多种多样，本文重点介绍linux + repo方式下载。

下载repo

#curl https://gitee.com/oschina/repo/raw/fork_flow/repo-py3 > /usr/local/bin/repo
#chmod a+x /usr/local/bin/repo
#pip3 install -i https://pypi.tuna.tsinghua.edu.cn/simple requests

下载OpenHarmony源码

#特别注意：请下载OpenHarmony 1.0.1 版本，后续会更新支持OpenHarmony其他版本
#repo init -u git@gitee.com:openharmony/manifest.git -b OpenHarmony_1.0.1_release --no-repo-verify
#repo sync -c
#repo forall -c 'git lfs pull'

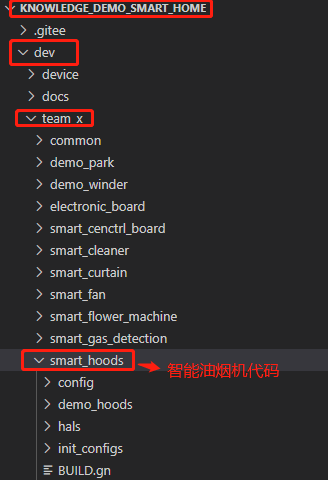

下载智能油烟机代码

具体仓库地址: knowledge_demo_smart_home

通过git命令下载(方便后期代码上传管理，建议先将仓库fork到自己账号目录，然后再下载)：

git clone git@gitee.com:xxxxxxx/knowledge_demo_smart_home.git

其中xxxxxxx为fork后相关账号名字。

代码拷贝

a. 在OpenHarmony的vendor目录下新建一个team_x的目录：

mkdir vendor/team_x

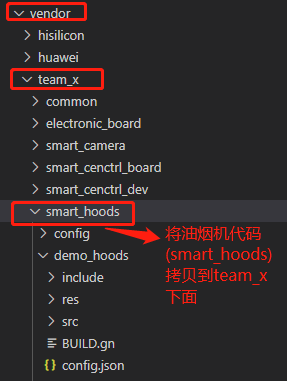

b. 将下载的智能油烟机代码的代码拷贝到新建的team_x下面：

cp -rf ../knowledge_demo_smart_home/dev/team_x/smart_hoods/ vendor/team_x/

到此，代码就准备完成，可以进行编译了。

2. 代码编译

代码目录结构

在编译代码前，可以先了解一下代码目录结构：

|—— BUILD.gn							// 编译脚本
|—— res									// 资源文件
|—— config.json							// 安装包所需要的json文件
|—— include
|	|—— hoods_ability.h					// 入口类的头文件
|	|—— hoods_ability_slice.h			// 主页面的头文件
|	|—— camera_ability_slice.h			// 相机页面类定义的头文件
|	|—— filelist_ability_slice.h		// 文件列表页面类的头文件
|	|—— picture_ability_slice.h			// 图片显示页面类的头文件
|	|—— player_ability_slice.h			// 视频播放页面类的头文件
|	|—— screensaver_ability_slice.h		// 屏保页面类的头文件
|	|—— camera_manager.h				// 相机功能封装类的头文件
|	|—— define.h						// 部分公共宏定义的头文件
|	|—— event_listener.h				// 监听事件类的头文件
|	|—— file_server.h					// 文件传输服务的头文件
|	|—— gallery_config.h				// 图片和视频播放相关宏定义的头文件
|	|—— list_view.h						// 自定义列表类的头文件
|	|—— popup_dialog.h					// 弹出窗口类的头文件
|	|—— ui_config.h						// UI相关宏定义
|	|__ week_date.h						// 获取星期字串类的头文件
|
|__ src
	|—— hoods_ability.cpp
	|—— hoods_ability_slice.cpp			// 油烟机主页面相关实现
	|—— camera_ability_slice.cpp		// 相机页面相关实现
	|—— filelist_ability_slice.cpp		// 文件列表页面相关实现
	|—— picture_ability_slice.cpp		// 图片播放页面相关实现
	|—— player_ability_slice.cpp		// 视频播放页面相关实现
	|—— screensaver_ability_slice.cpp	// 油烟机屏保页面相关实现
	|—— camera_manager.cpp				// 相机功能封装类的实现
	|—— file_server.cpp					// 文件传输服务的实现
	|—— list_view.cpp					// 自定义列表类的实现
	|__ popup_dialog.cpp				// 弹出窗口类的实现

代码编译

源码和环境准备完后，接下来就是编译，编译涉及的指令有2条，hb set和hb build -f 。

hb set -- 设置工程目录和选择对应的目标，通过键盘的上下键来选择。

hb build -f -- 开始全量编译。（hb build 为增量编译）

编译完后会生成对应整个系统固件(u-boot-hi3516dv300.bin,OHOS_Image.bin, rootfs_vfat.img, userfs_vfat.img)以及我们应用对应的so文件。

其中u-boot-hi3516dv300.bin在device/hisilicon/hispark_taurus/sdk_liteos/uboot/out/boot/：

OHOS_Image.bin, rootfs_vfat.img,以及userfs_vfat.img在out目录下：

以下表格为所有生成的固件及对应的位置：

生产固件及应用文件的名称	对应文件路径	文件说明
u-boot-hi3516dv300.bin	device/hisilicon/hispark_taurus/sdk_liteos/uboot/out/boot/	系统启动引导程序
OHOS_Image.bin	out/hispark_taurus/smart_hoods/	系统内核固件
rootfs_vfat.img	out/hispark_taurus/smart_hoods/	文件系统
userfs_vfat.img	out/hispark_taurus/smart_hoods/	用户数据分区
libhoods.so	out/hispark_taurus/smart_hoods/libs/usr/	智能油烟机应用的库文件

3. 固件烧录

烧录工具选择

固件编译完后，是需要烧录到单板的。这里我们用的是HiTool工具烧录的。(HiTool工具下载地址:HiHope官网)

烧录步骤

打开HiTool工具，如下图：

烧写步骤按照图中标注即可。点击烧入后，烧录工具会提示重新上电，此时重启单板即可。

烧录结果

烧录成功后，会弹出如下提示，单板也会自行启动。

烧录失败的话需要根据失败提示查找一下原因。一般情况需要检查一下串口是否连接正常，网线是否正确插入，IP是否选择正常等。

查看IP的方法：当单板上电后并正确插入网线后，点击工具上刷新按钮，此时单板IP会自动添加到服务器IP列表中。

IDE烧录

另外，OpenHarmony官网有提供一种通过IDE来烧录的，具体烧录步骤请参考文档：3516上快速运行Hello OHOS。

特别说明

如果是第一次烧录程序的话，单板在启动的时候需要设置bootargs，否则不能正常启动。单板第一次启动会停在hisilicon界面：

我们需要输入以下指令：

setenv bootcmd "mmc read 0x0 0x80000000 0x800 0x4800; go 0x80000000";
setenv bootargs "console=ttyAMA0,115200n8 root=emmc fstype=vfat rootaddr=10M rootsize=20M rw";
saveenv
reset

到此，烧录已经完成，设备也正常启动。

4. 应用安装

打包应用

本demo是以安装包的形式安装到系统中启动运行的。因此，在安装应用前，需要将应用打包成安装包。

将编译好的libhoods.so文件与工程目录下的res以及config.json文件通过压缩打包成zip格式(三个文件直接压缩，不能压缩文件夹)，并将后缀名改为hap(hood.hap)。

挂载NFS

应用打包后，我们是通过NFS方式将单板挂载到本地，通过相关的指令来安装的，NFS挂载方法参照社区文章：Hi3516通过NFS挂载方式与Windows共享文件。

安装

通过nfs是单板连接到本地电脑后，我们可以通过bm安装指令进行安装。bm 安装工具在系统编译完后会自动生成，路径在:

out/hispark_taurus/smart_hoods/dev_tools/bin/

由于bm默认安装的应用为已经签名的应用，所以我们在安装前需要先将签名去掉。

	bm set -s disable				// 去签名
	bm install -p filename			// 安装应用filename， filename需要指定路径

安装完后桌面会显示对应应用的ICON，直接点击ICON即可以启动油烟机的应用。

5. 使用指南

由于本demo涉及到摄像头的读写，故申请了相关的权限。在使用本demo前需要在setting中打开对应的权限。具体操作：

点击 setting-->应用-->Hoods，然后将所有应用打开。

本demo最主要的功能是可以接收手机端发送的图片和视频，所以设备必须和手机在同一局域网内。网络配置可以通过setting应用来进行。

点击setting-->WiFi,然后选择对应的ssid，弹出密码输入框，输完密码后点击回车即可连接网络。

demo可以扫描规定目录下的图片与视频，用户只需将需要播放的图片放在sdcard的image目录下(暂只支持jpg图片格式)，视频文件放在sdcard的video目录下(暂只支持mp4视频格式)，然后将sdcard插入到开发板，重新上电开机并运行本demo，本demo可以自动将这些文件扫描并显示出来，用户可以通过文件列表点播文件。
demo中的视频和图片可以通过手机发送过来的，这个时候需要手机端应用配合，通过简易的RTP协议进行文件传输，具体传输协议可参照代码中相关定义。
demo中的监控1和2分别对应门铃以及客厅的摄像头，该功能待完善，目前监控1对应的是设备本身的demo，监控2暂未实现。
