照相机案例说明文档

介绍

本项目基于openharmony成功实现了按键操作照相机，照相机拍照，录像，预览等功能

参考文档

https://gitee.com/openharmony/multimedia_camera_standard

https://gitee.com/42690727/my-open-harmony-sample/tree/master/%E6%A0%87%E5%87%86%E8%AE%BE%E5%A4%87/3.1%20Beta/%E6%8B%8D%E7%85%A7

https://blog.csdn.net/scy518/article/details/12022092

环境搭建

参考官方文档搭建OpenHarmony Beta3.1版本代码标准系统开发环境

https://www.bookstack.cn/read/openharmony-1.0-zh-cn/quick-start-%E6%90%AD%E5%BB%BA%E7%8E%AF%E5%A2%83.md

如果测试demo03下载OpenHarmony 3.0 LTS 版本

#repo init -u git@gitee.com:openharmony/manifest.git -b OpenHarmony-3.0-LTS --no-repo-verify

如果测试demo01或demo02使用Beta3.1版本代码

#repo init -u git@gitee.com:openharmony/manifest.git -b refs/tags/OpenHarmony-v3.1-Beta --no-repo-verify

#repo sync -c #repo forall -c 'git lfs pull'

示例实操

Demo01

按键操作系统照相机,此处内容参考于 Camera组件讲解 https://gitee.com/openharmony/docs/blob/master/zh-cn/device-dev/driver/driver-peripherals-camera-des.md https://gitee.com/openharmony/multimedia_camera_standard

linux文件操作GPIO

https://blog.csdn.net/scy518/article/details/12022092

将本仓库key_camera文件夹下源码下载并替换到/drivers/peripheral/camera/hal/init路径下相同名称代码，标准系统编译烧录，启动系统后进入bin目录，运行ohos_camera_demo应用，在按下按键后输入q，即可看到成功拍照，同时自动退出应用，也可根据提示测试不同功能案例

Demo02

按键操作简单照相机,此处内容参考于 Camera组件讲解 https://gitee.com/openharmony/docs/blob/master/zh-cn/device-dev/driver/driver-peripherals-camera-des.md https://gitee.com/openharmony/multimedia_camera_standard

开源代码 https://gitee.com/42690727/my-open-harmony-sample/tree/master/%E6%A0%87%E5%87%86%E8%AE%BE%E5%A4%87/3.1%20Beta/%E6%8B%8D%E7%85%A7

https://blog.csdn.net/scy518/article/details/12022092

将本仓库ai_camera文件夹源码下载到 src/applications/standard/app 路径下,app是新建文件夹 在applications\standard\hap\ohos.build文件路径下 module_list里增加 "//applications/standard/app:ai_camera"

执行编译命令 ./build.sh --product-name Hi3516DV300 --ccache

烧录后进入bin目录，运行编译文件

cd bin ./ai_camera

按下按键即可拍照

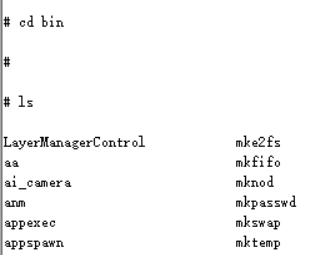

bin目录中的ai_camera应用

按键照相运行截图

进入/data/capture目录下可查看拍照存储的文件

Demo03

camera_sample使用 参考应用开发实例 https://docs.openharmony.cn/pages/000600020002/

https://gitee.com/openharmony/multimedia_camera_standard

此处内容基于OpenHarmony3.0LTS版本源代码 使用方法 说明：开发板启动后默认会加载launcher应用，应用的图形界面默认显示在媒体图层上方，会影响camera_sample的演示结果，因此需要在编译或是打包时去掉launcher应用。 修改方法：将“build/lite/components/applications.json”中camera_sample_app组件的targets中"//applications/sample/camera/launcher:launcher_hap"整行注释或删除。 修改源码路径“applications/sample/camera/media/BUILD.gn”中第一处的output_dir。

修改前：output_dir = "$root_out_dir/dev_ools" 修改后：output_dir = "$root_out_dir/" 重新执行源码仓编译并烧写入单板后，可在单板bin目录下找到camera_sample文件。

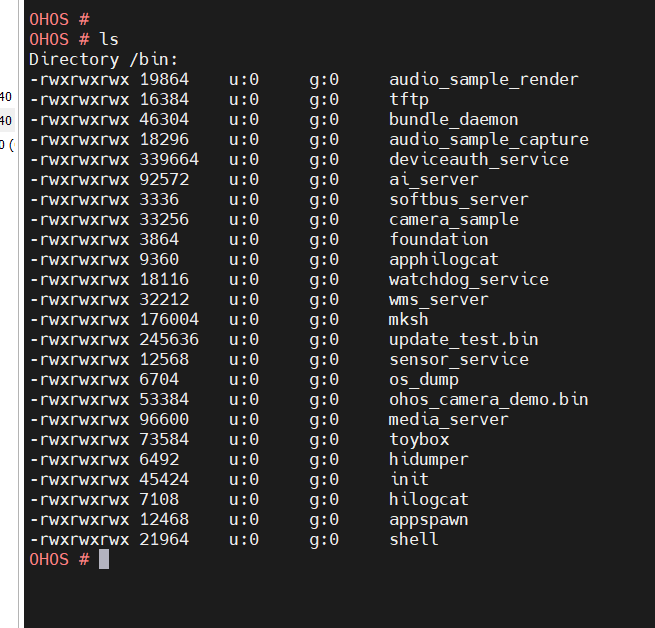

camera_sample是源代码中提供的一个相机实例,可以作为开发者的实例参考 启动后bin目录如图所示

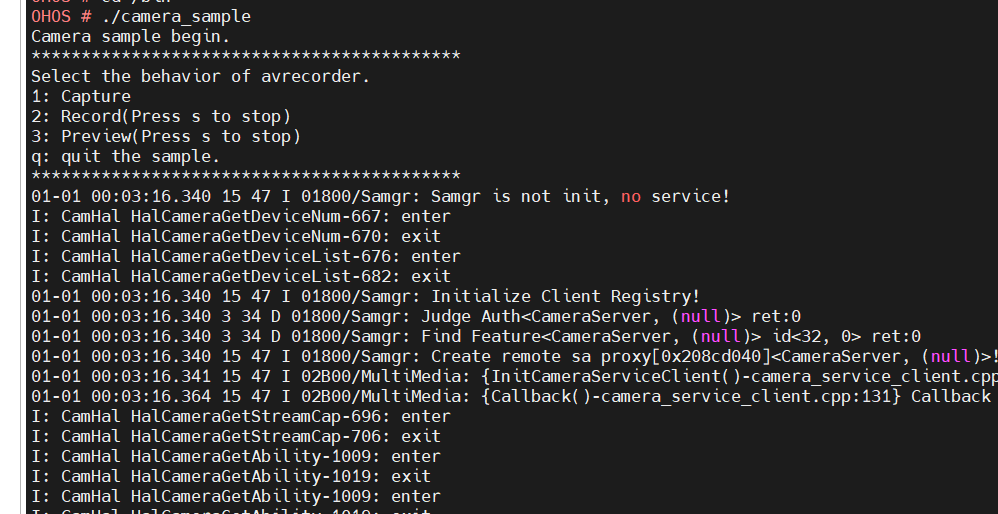

启动camera_sample

说明

输入 1:启动拍照 2:启动摄像 3: 启动预览 q:退出

camera目录

仓目录结构如下：

/foundation/multimedia/camera_standard # 相机组件业务代码 ├── frameworks # 框架代码 │ ├── native # 内部接口实现 │ │ ├── camera # 相机框架实现 │ │ └── metadata # 元数据实现 │ └── js # 外部接口实现 │ └── camera_napi # 相机NAPI实现 ├── interfaces # 接口代码 │ ├── inner_api # 内部接口 │ └── kits # 外部接口 ├── LICENSE # 许可证文件 ├── ohos.build # 构建文件 ├── sa_profile # 服务配置文件 └── services # 服务代码 ├── camera_service # 相机服务实现 └── etc # 相机服务配置

原理说明

驱动GPIO

使用linux自带通用GPIO驱动

参考

Linux通用GPIO驱动写法与应用_scy518的博客-CSDN博客

GPIO口信息可以从原理图中获取: 可以看到两个自定义按钮的GPIO口分别是：GPIO0_1,GPIO0_2 从文档，了解到Hi3516DV300有控制器管理12组GPIO管脚，每组8个。

GPIO号 = GPIO组索引 (0~11) * 每组GPIO管脚数(8) + 组内偏移

举例：GPIO10_3的GPIO号 = 10 * 8 + 3 = 83

所以，按钮

GPIO0_1 = 0 * 8 + 1 = 1

GPIO0_2 = 0 * 8 + 2 = 2

GPIO配置：

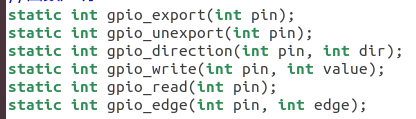

函数声明

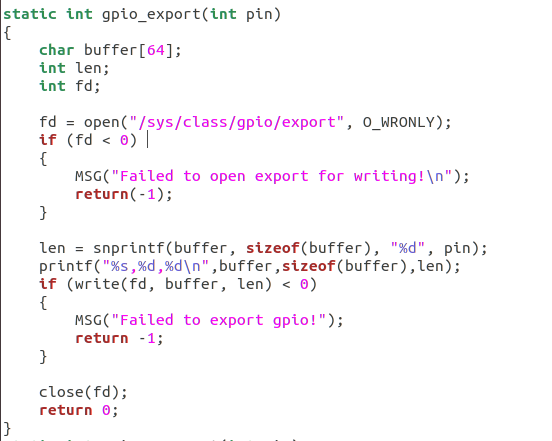

函数定义，例如

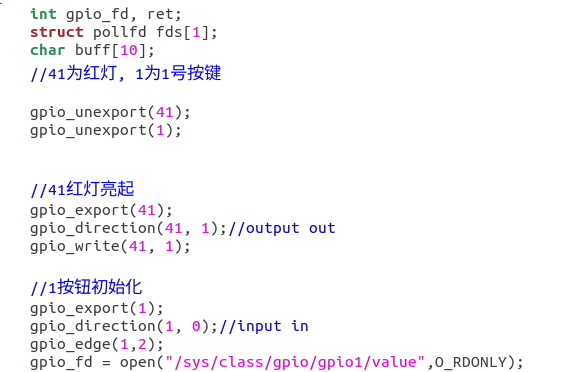

完成后即可进行GPIO口的初始化，引脚输入输出定义

驱动照相机

相机驱动的使用可以通过查看文档说明: https://gitee.com/openharmony/multimedia_camera_standard

1.创建缓冲区消费者端监听器（CaptureSurfaceListener）以保存图像。

2.获取相机管理器实例并获取相机对象列表。

3.使用相机对象创建相机输入来打开相机。

4.创建采集会话。

5.开始配置采集会话。

6.将相机输入添加到采集会话。

7.将相机输入添加到采集会话。

8.将相机输入添加到采集会话。

9.将拍照输出添加到采集会话。

10.将配置提交到采集会话。

11.拍摄照片。

12.释放采集会话资源。

13.释放采集会话资源。
